Автоматический воздухоотводчик — принцип работы в системе отопления

Для удаления воздушных пробок из отопительных систем традиционно используются устройства с ручным управлением — сливные вентили, краны Маевского. Также широкое применение нашел автоматический воздухоотводчик, который стравливает газы, скопившийся в трубопроводе с жидкостным теплоносителем, без вмешательства человека.

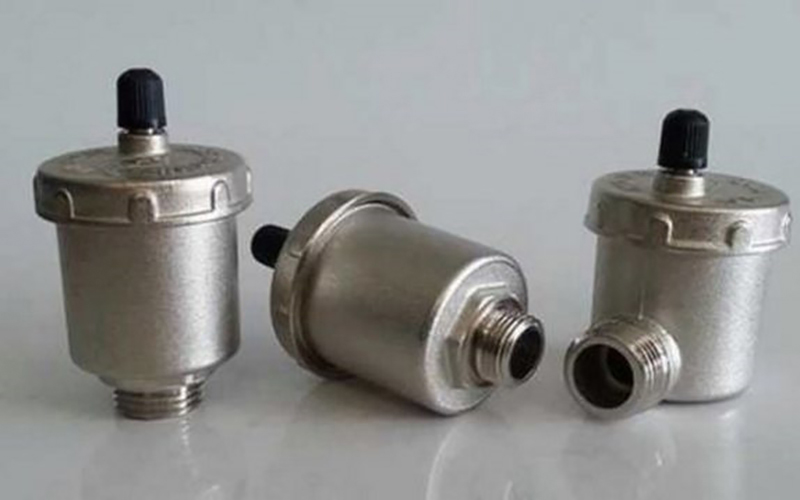

Автоматические воздухоотводчики для отопительной системыКонструкция и принцип работы

Автоматический воздушный клапан для систем отопления имеет простую и надежную конструкцию. Полый металлический корпус снабжен присоединительным патрубком, который располагается снизу или сбоку, в зависимости от варианта исполнения изделия. Во внутренней камере устройства расположен поплавок, выполненный из полимерной смолы. Поплавок рычажной тягой соединен с игольчатым клапаном, закрывающим отверстие в верхней части крышки воздухоотводчика.

Удаляя пробку при помощи ручного клапана, требуется контролировать процесс, чтобы вовремя перекрыть устройство — полностью стравленным воздух будет тогда, когда через сбросник потечет струйка теплоносителя. Установка автоматического отводчика воздуха избавляет от лишних хлопот по обслуживанию отопительной системы.

Принцип работы устройства базируется на использовании силы тяжести — полый поплавок легче воды, но тяжелее воздуха. В обычном состоянии воздухоудалитель заполнен теплоносителем, за счет чего поплавок находится в верхнем положении, прижимая игольчатый клапан. С течением времени теплоноситель вытесняется из внутренней камеры устройства скапливающимся газом.

В результате поплавок под воздействием силы тяжести опускается вниз, приоткрывая клапан. Скопившийся воздух под давлением жидкости в системе отопления выходит наружу через отверстие в корпусе отводчика, а камера вновь заполняется теплоносителем, который поднимает поплавок, автоматически закрывая клапан.

Поплавковые развоздушиватели служат для удаления воздушных пробок, а также помогают ускорить слив теплоносителя из системы на время профилактических или ремонтных работ. Из-за понижения уровня теплоносителя в контуре клапаны автоматически открываются, и поступающий через них воздух заставляет жидкость быстрее сливаться.

Причины завоздушивания системы

Воздух в отопительном контуре негативно влияет на функционирование и долговечность системы. Кислород, вступая в реакцию со сталью, вызывает коррозию. Воздушные пробки мешают нормальному движению теплоносителя, блокируют нагрев верхней части радиаторов или приборов отопления целиком. Наличие воздушных пузырей в теплоносителе ведет к преждевременному износу подвижных частей циркуляционных насосов.

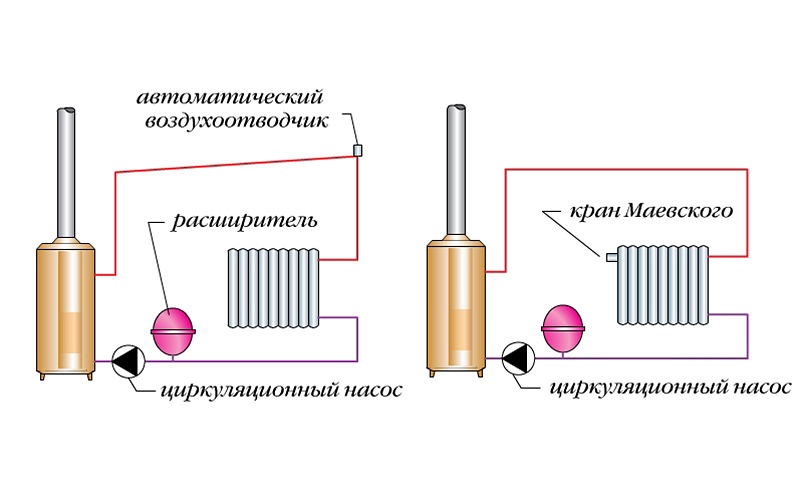

Завоздушенная система отопления

Существует несколько причин формирования воздушных пробок:

• Использование в качестве теплоносителя воды из водопровода, не прошедшей специальную обработку для удаления растворенного воздуха. При нагреве газы покидают жидкую среду и скапливаются в верхних точках трубопровода и батарей.
• Чрезмерно быстрое заполнение системы теплоносителем или его подача не из нижней точки. В такой ситуации жидкость не успевает вытеснить воздух из всех уголков смонтированной системы.
• Потеря системой герметичности из-за погрешностей в монтаже или повреждения элементов.
• Применение полимерных труб, не имеющих барьерного покрытия, которое препятствует проникновению молекул кислорода в теплоноситель.
• Ошибки при разработке проекта или обустройстве системы (неправильно выбранный угол наклона труб и т.д.).
• Попадание воздуха в систему в ходе ремонта, требующего демонтажа элементов контура.

Обратите внимание! Если воздушная пробка регулярно образуется на одном из участков трубопровода и требуется поднимать давление в системе, чтобы продвинуть ее к воздухоотводчику, рекомендуется смонтировать дополнительный автоматический спускник воздуха на проблемном участке.Виды автоматических воздухоотводчиков

В зависимости от варианта изготовления, автоматический поплавковый воздухоотводчик может быть прямым, угловым или радиаторным. Модели различаются по внешнему виду и месту установки, но принцип стравливания воздуха у них одинаков.

Устройства с прямым патрубком

Воздухоотводчик прямой — самый востребованный вариант устройства, поскольку он подходит для монтажа на верхних торцах вертикальных стояков, на коллекторах теплых полов, в составе группы безопасности, на циркуляционных насосах. При помощи тройника его можно врезать в проблемный участок трубопровода, если малый угол уклона провоцирует возникновение воздушных пробок.

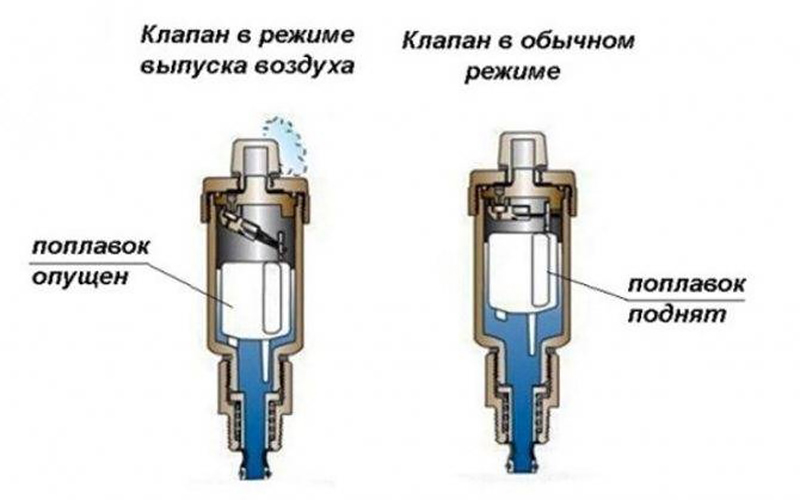

Конструкция прямого автоматического отводчика воздуха с патрубкомРадиаторные и угловые модели

Угловой воздухоотводчик предназначен для установки в труднодоступных местах. К примеру, за счет патрубка, расположенного на боковой части корпуса, устройство можно присоединить к резьбовому торцу горизонтального трубопровода тупиковой ветки системы отопления. При необходимости угловые автоматические воздухоотводчики в системе отопления могут применяться вместо прямых.

Вместо ручного крана Маевского, на радиаторах могут устанавливаться стандартные угловые автоматические спускные клапаны, чтобы удалять часто возникающие воздушные пробки из батарей отопления. Однако более рациональным подходом является использование специальных радиаторных автоматических воздухоотводчиков. Такая модель также имеет угловое исполнение, но отличается от стандартного резьбовой нарезкой — она подходит для присоединения устройства непосредственно к радиатору, без использования переходника.

Технические параметры

Воздухоотводчики для систем отопления, работающие в автоматическом режиме, имеют различный присоединительный диаметр. В российских системах отопления используются устройства, резьбовые соединения которых составляют 1/2” и 3/4”. Наиболее распространена резьба 1/2”, которая также известна как ДУ15 (присоединительный размер равен 15 мм).

Также при выборе учитываются следующие характеристики:

• рабочее давление (стандартно 10 атм, есть модели с показателем в 16 атм);
• рабочая температура среды (стандартно до 110-120°С);
• тип резьбового соединения — наружная или внутренняя резьба.

Обратите внимание на материал изготовления корпуса. Надежные устройства изготавливаются из качественной сантехнической латуни. Силуминовые изделия характеризуются повышенной хрупкостью.

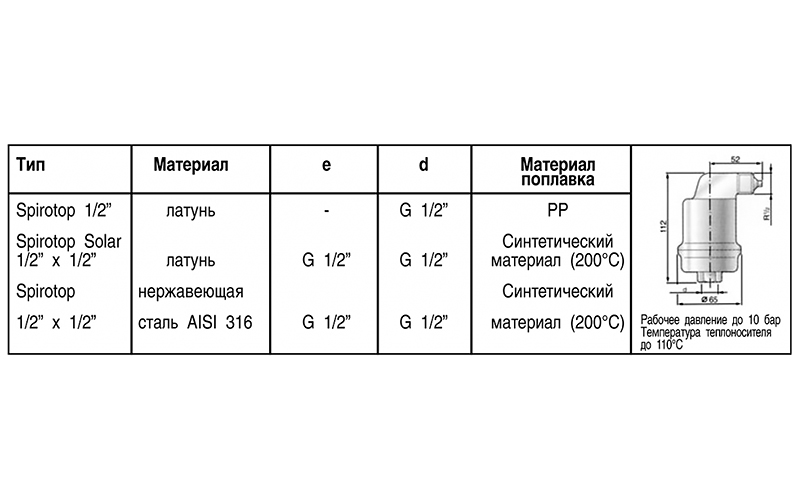

Технические данные автоматического воздухоотводчика

Для дома с автономным теплоснабжением подходит любой спускник воздуха системы отопления с нужным типом резьбы. Сложнее выбор устройства для радиаторов, подключенных к центральной теплосети — важно уточнить в ЖЭУ или другой организации, отвечающей за дом, рабочие параметры системы.

Где устанавливаются воздухоотводчики?

С учетом того, как работает автоматический воздухоотводчик, устройство предназначено для установки:

• В самых высоких точках отопительных контуров (верх вертикальных стояков и т.д.), куда стремятся попасть пузырьки воздуха из теплоносителя.
• На торцах тупиковых ответвлений трубопровода.
• В составе группы безопасности обвязки котла (в первую очередь твердотопливного) в системе отопления закрытого типа. Воздухоотводчик автоматический монтируется на коллектор вместе с манометром и аварийным клапаном. Устройство помогает стравить воздух при заполнении теплоносителем водяной рубашки котельного агрегата или быстро слить из нее воду при опорожнении теплогенератора, отсеченного от отопительного контура.
• На циркуляционный насос с целью улучшить его работу, если конструкция агрегата предусматривает монтаж устройства для сбрасывания воздуха. Перекачка завоздушенного теплоносителя ухудшает работу насоса, воздушная пробка провоцирует его остановку, крыльчатка и подшипники быстрее изнашиваются. Воздухоотводчик также удаляет пар из перегретого теплоносителя.
• На трубопровод работающей системы при обнаружении участка, где постоянно скапливается воздух (такое происходит, в частности, при несоблюдении угла наклона труб).
• На приборы отопления.
